什么是互補電路
編輯時間：2018-03-04 09:39:10
瀏覽量：0次
互補電路，互補（complementary )通常指互補對稱電路，是由PNP和NPN型兩種導電性能相反的晶體管組合的電路，它可由一個輸入 信號完成推挽工作，有全互補和準互補兩種形式。

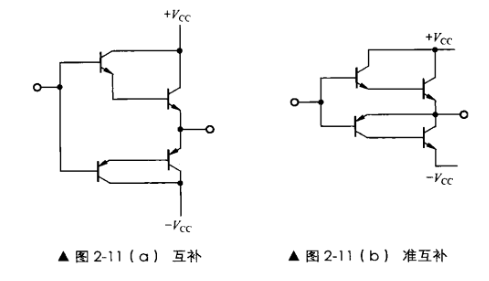

在放大器的互補輸出晶體管之前再加上互補激勵晶體管就稱做全互補，如圖2- n ( a )。 輸出晶體管是 NPN 同極性，其激勵來自互補對晶體管，第一個激勵來自發射極，第二個激勵來自集電極，就稱做準互補，如圖2- 1( b )。
